Type34-RI 小R端皮帶輸送機
產品型號: Type34-RI
產品名稱:34型滾筒端皮帶輸送機
使用34mm鋁合金型材支架，皮帶傳送、驅動。輸送機兩端使用R7的滾筒，方便與其他輸送機對接,使物品輸送比較順暢，接縫處可以搬送長40mm以上的物品。驅動部為鑄鋁一體成型，主動輪和從動輪為鋁同步輪，皮帶為樹脂同步帶，具有精度高、靜音性及耐久性，無油脂污染。
>>說明
1.定速：2.0～29m/min
2.變速：0.14～32m/min
3.幅寬: 100mm～500mm
4.搬送能力: max約15kg
>>仕様

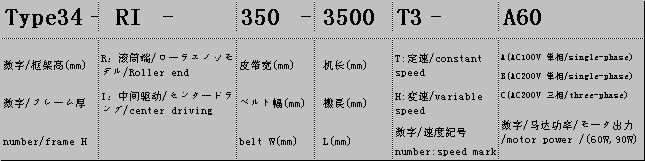

選型標記方法
標準式樣(單位：mm)
| 機高 | 169 | 電源 | AC100V(單相），AC200V（單相），AC200V（三相） | |||||||
| 皮帶速度 | 定速，變速 | 皮帶材質 | PVC皮帶（標準），PU帶 | |||||||
| 電機功率 | 60W/90W | 附屬件 | 腳，護欄，其它… | |||||||

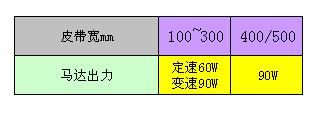

標準設定電機功率表
搬送能力：15kg/臺
皮帶速度表
| 減 速 比 | 速度記號 | 定速(m/min) 50/60Hz | 速度記號 | 変速(m/min) 50?60Hz | |||||
| 1/180 | T1 | 1.9/2.3 | H1 | 0.13～2.5 | |||||
| 1/150 | T2 | 2.3/2.7 | H2 | 0.15～3.0 | |||||
| 1/120 | T3 | 2.8/3.4 | H3 | 0.19～3.8 | |||||
| 1/100 | T4 | 3.4/4.1 | H4 | 0.23～4.5 | |||||
| 1/90 | T5 | 3.8/4.5 | H5 | 0.26～5.1 | |||||
| 1/75 | T6 | 4.6/5.5 | H6 | 0.31～6.1 | |||||
| 1/60 | T7 | 5.7/6.8 | H7 | 0.38～7.6 | |||||
| 1/50 | T8 | 6.8/8.2 | H8 | 0.46～9.1 | |||||
| 1/36 | T9 | 9.5/11.4 | H9 | 0.63～12.6 | |||||
| 1/30 | T10 | 11.4/13.7 | H10 | 0.76～15.2 | |||||
| 1/25 | T11 | 13.7/16.4 | H11 | 0.91～18.2 | |||||
| 1/18 | T12 | 19.0/22.8 | H12 | 1.27～25.3 | |||||
| 1/15 | T13 | 22.8/27.3 | H13 | 1.52～30.4 | |||||
| 1/12.5 | T14 | 27.3/32.8 | H14 | 1.82～36.4 | |||||
>>示意圖
